超长时间的夜钓灯

钓鱼常败 · 发表于 2010-6-11 12:07

本帖最后由钓鱼常败于 2010-6-11 18:28 编辑

初看题目，大家肯定认为是广告，其实不是！
<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" /><o:p> </o:p>
DIY的又一个作品，改装夜钓灯！超大照明时间的夜钓灯！
<o:p></o:p>
<o:p></o:p>
<o:p>估计凯蓝不会给我换货了吧，换货我也不会干！！ </o:p>
<o:p></o:p>
由于端午节准备夜钓，于是到凯蓝店买了个夜钓灯，品牌宏枼，（有点象大眼睛）双电源，（可用普通5号电池，和自带锂电）
<o:p> </o:p>
据说充满电可用10小时左右，但是本人没有把握，又不想带5号电池，看了下结构，发现完全这个灯是为DIY设计的！改装后用原来的充电口可以完成所有的电池充电！！！
<o:p> </o:p>
原理，经过测试，电压为4V左右，完全符合我备用的18650锂电，而且3个脚空直径正好合适电池直径大小！每个脚长度，甚至可以装3颗电池，如果每个脚都装3颗电池，估计钓个10天半个月的夜钓都没有问题，  每个电池并联（这个不用解释吧），由于本人夜钓瘾不算很大，所以再装两颗电池应该足够了！这个容量估计钓个2~3晚没有问题
<o:p> </o:p>
每脚装一只，保持平衡！免得一只脚特别重！！
<o:p> </o:p>
下面发图说明：

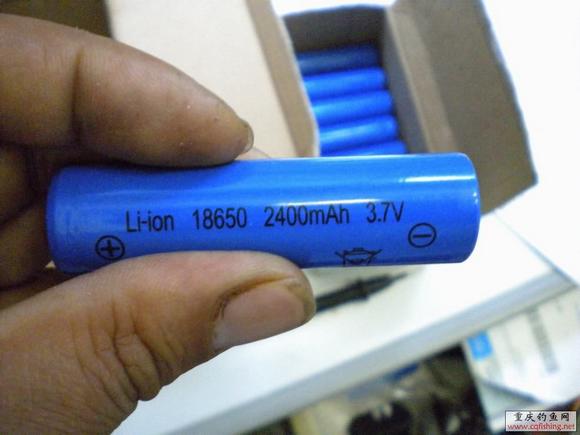

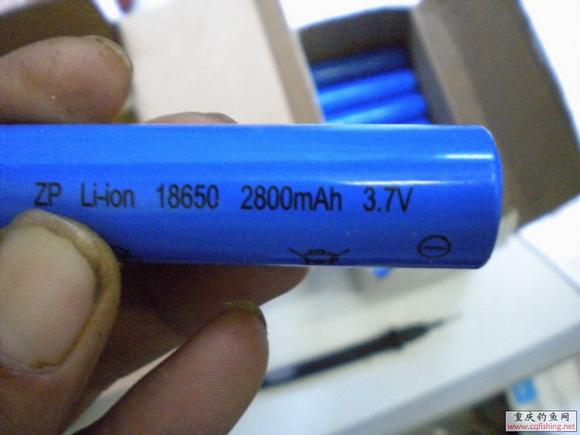

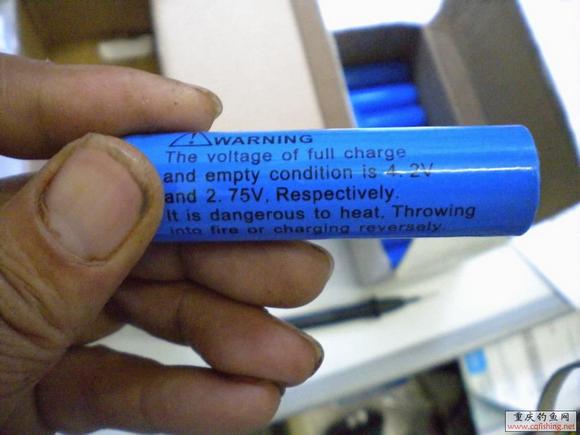

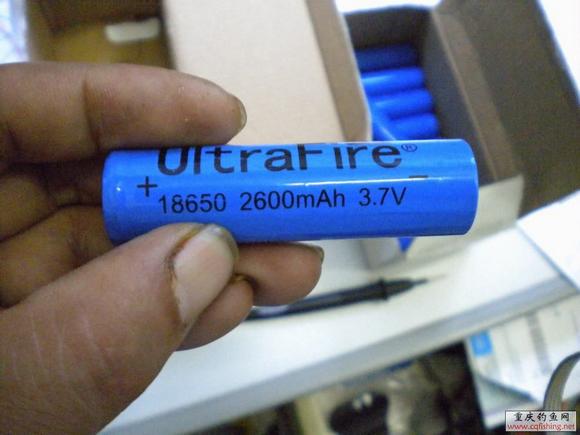

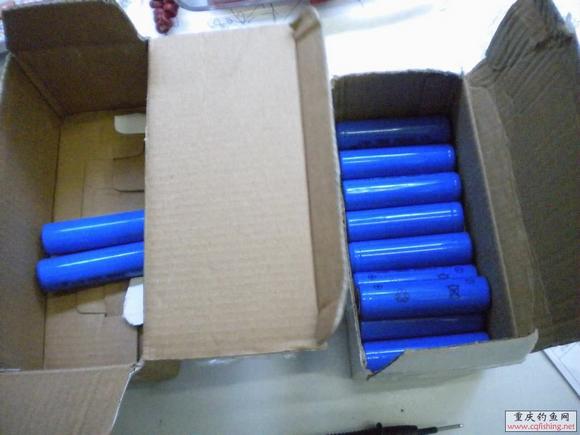

我备用了很多18650充电锂电池，容量有好几种，其实按照现在的水平，能达到2000就不错了，所以不理会标注的容量！

<o:p> </o:p>
工具，万用表，细线（一定要细，而且品质好，我单位用的线，是军品线，当然无话说），洛铁，焊锡丝

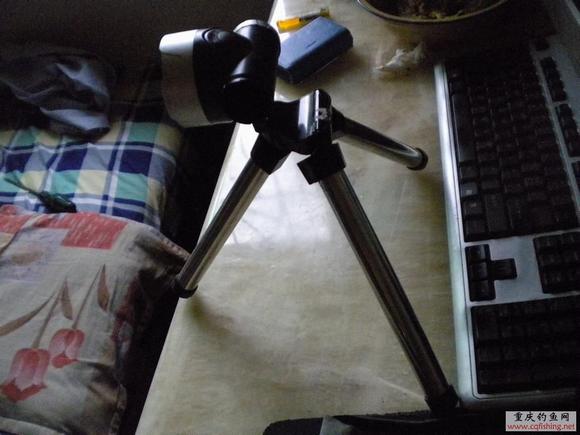

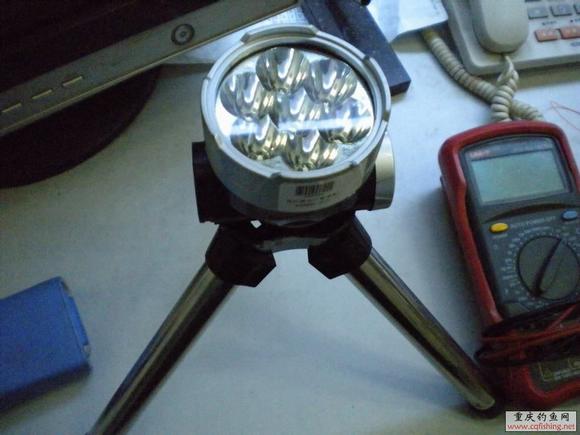

夜钓灯原貌

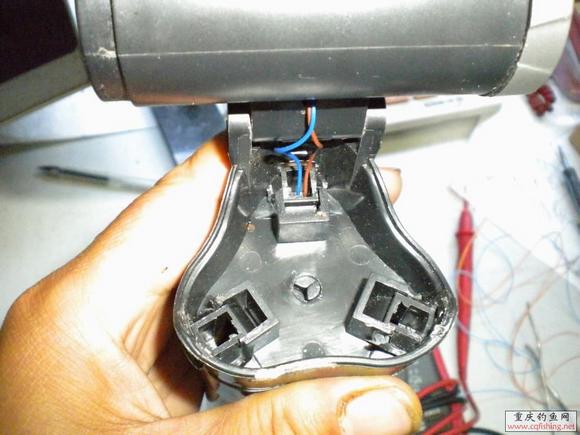

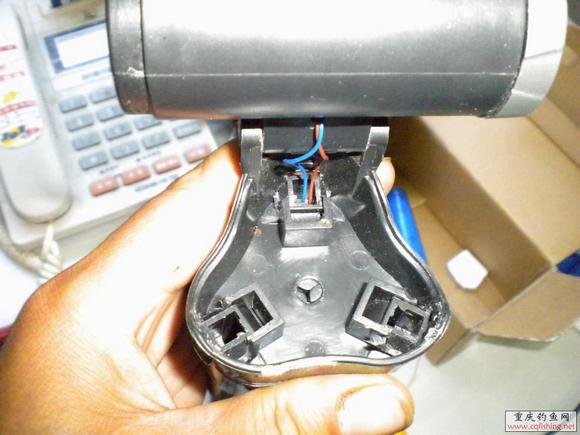

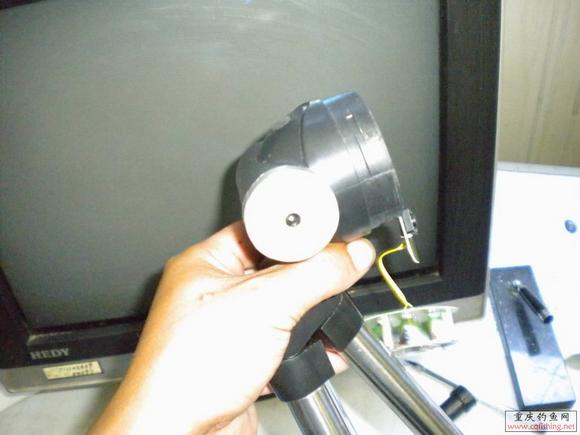

后面的盖可以打开，清晰看到，有一脚有线，应该是锂电安装在脚筒上，由于用胶封装，所以没有法打开，估计也是18650电池

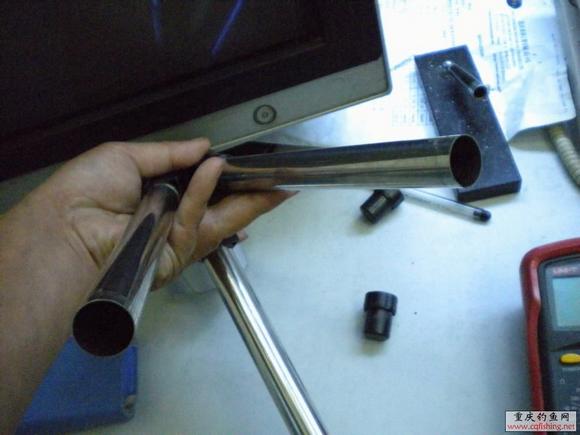

其它两脚下面的胶套可以轻易拔出，

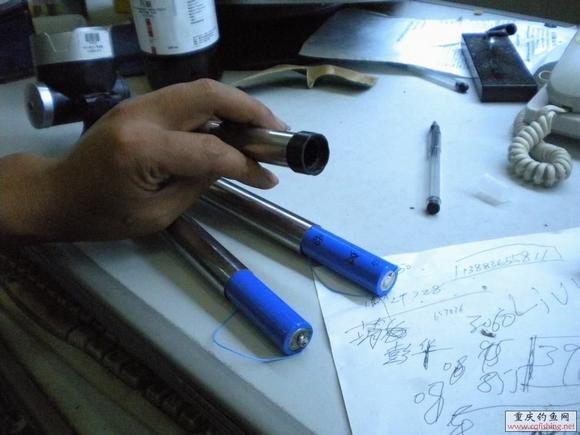

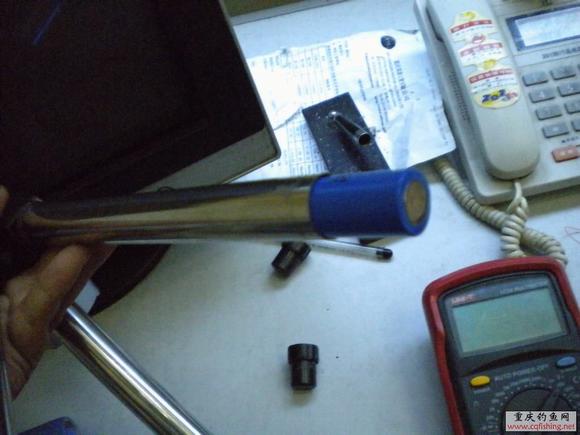

电池直径正好，有点空隙

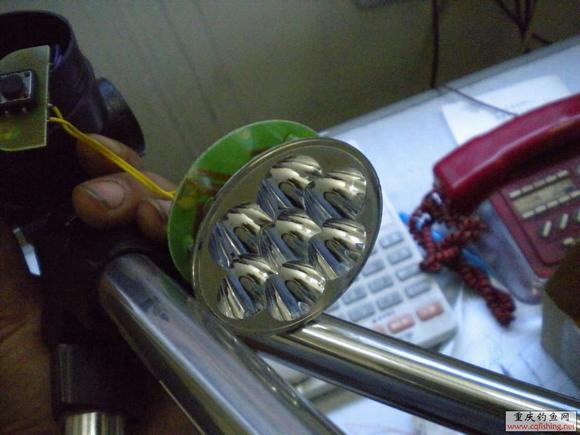

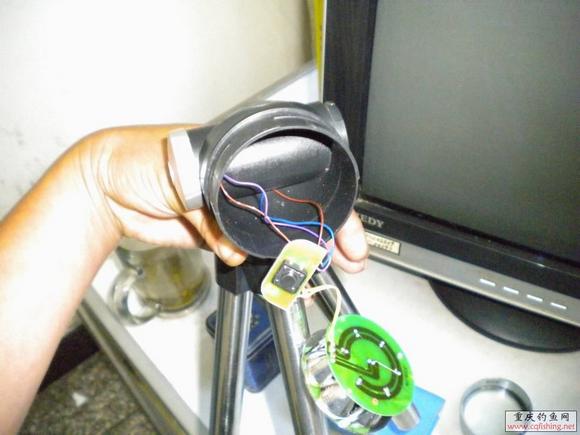

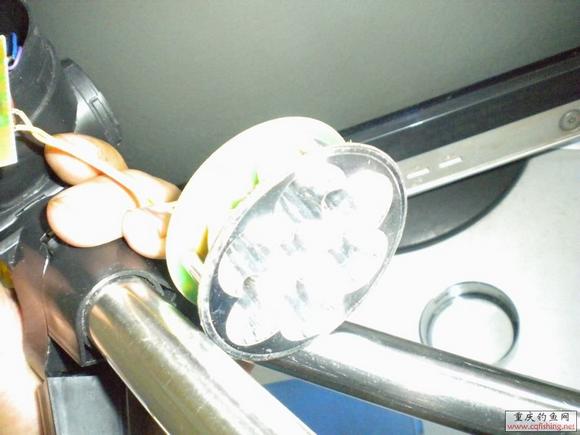

灯头可以旋开，直接可以看到内部线路

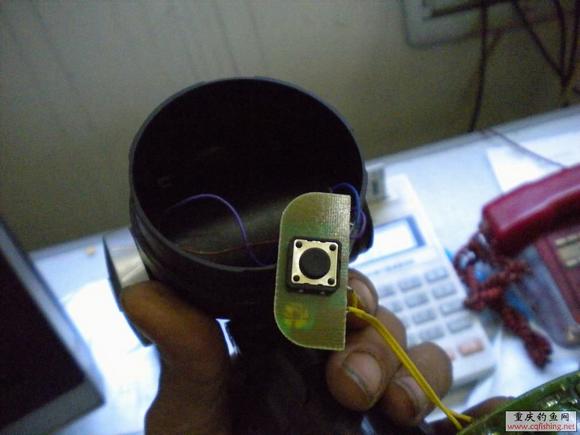

控制电路板

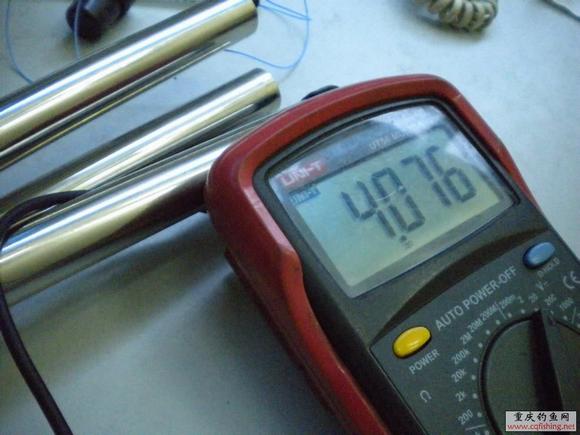

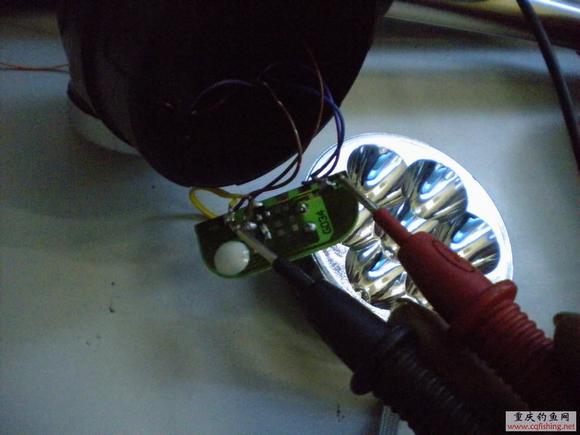

测电压，判断正负极

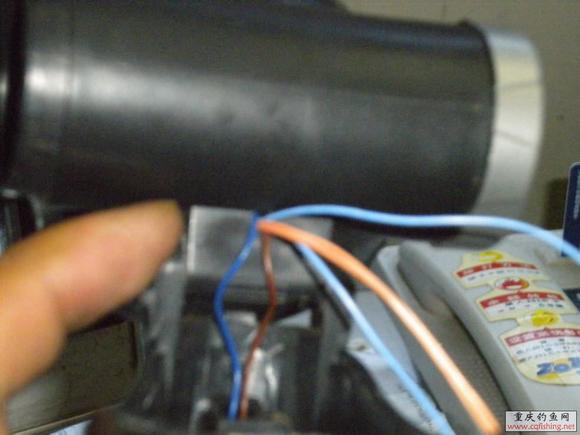

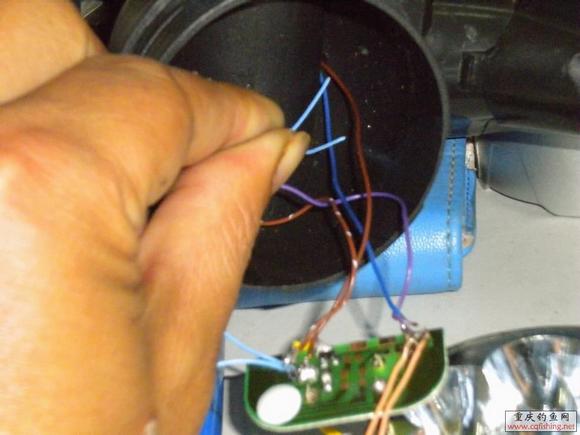

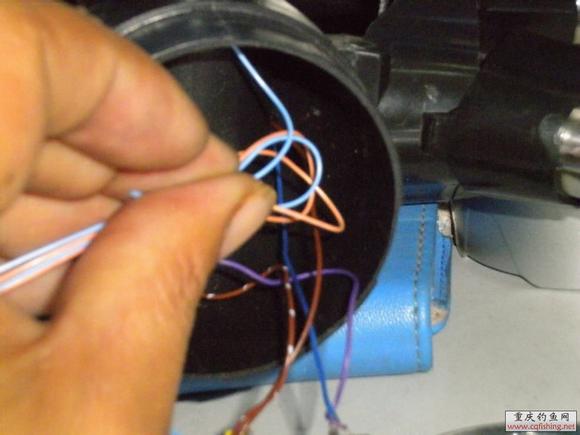

穿线从原来锂电线孔穿，

这是为了让大家看清楚的位置图

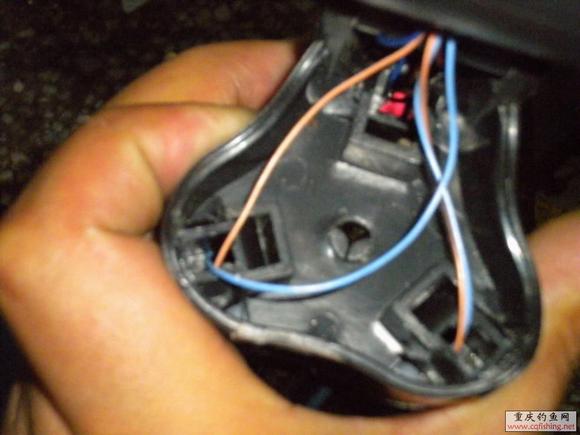

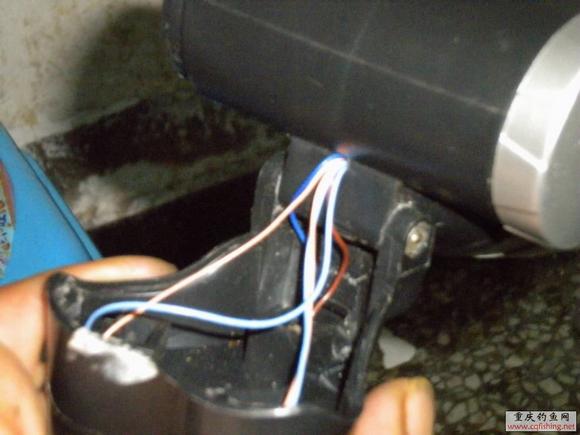

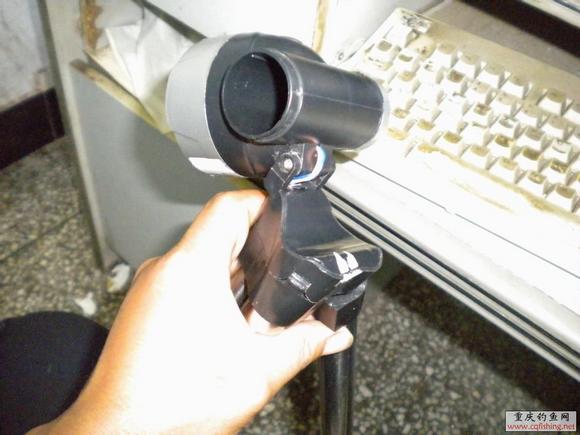

线出口从背部穿出，（后面的盖子本来是就可以打开的）
<o:p>

</o:p>
<o:p></o:p>
<o:p>

</o:p>

再把线从管脚穿出

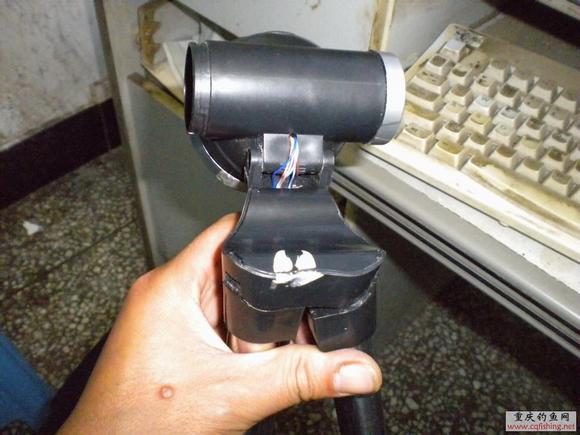

装上封盖（正视，侧视）
<o:p>

</o:p>
<o:p> </o:p>
<o:p>

</o:p>

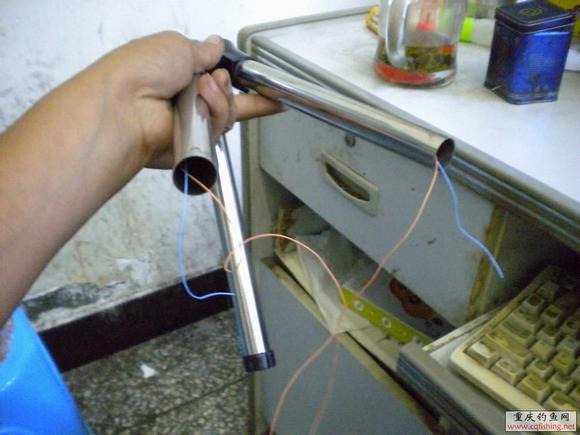

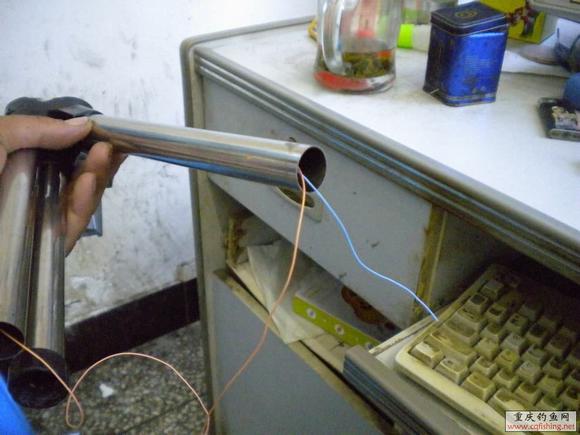

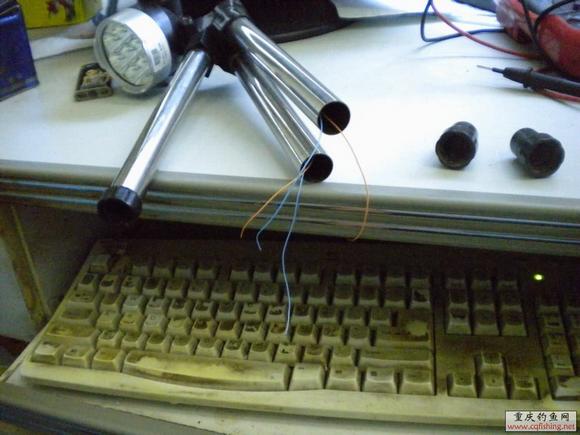

线从管脚穿出，每管一组（用不同颜色线区分正负）

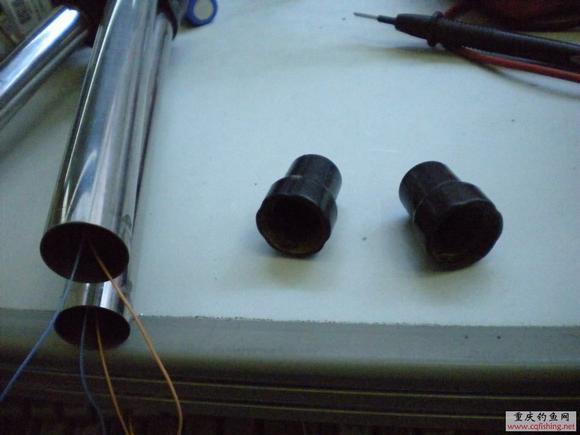

管帽和管脚

6

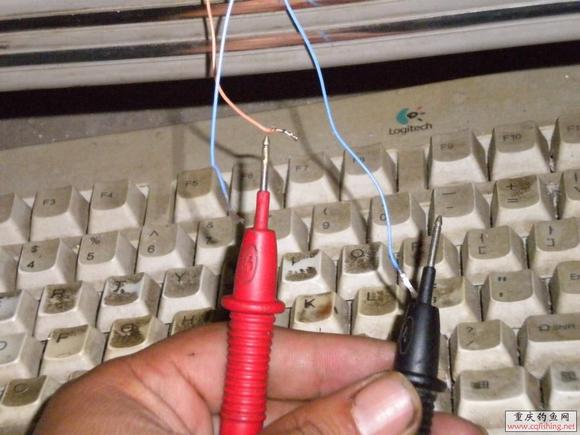

再一次判断正负极（一定要确认）

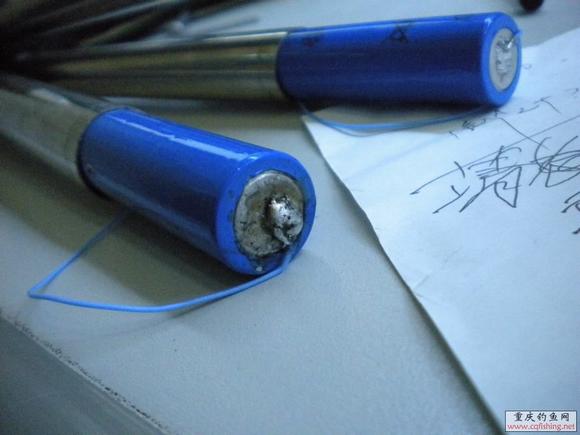

最大难度，是电池正负极不容易上锡，用氟化锌溶液或氧化锌溶液腐蚀后上锡（手还被烫了一下，钓个鱼还真不容易）

装好的效果，和原来的外观无区别，充电一切正常！！！！（充电时间长得多，现在的充电器都是用开关电源，所以不必担心充电器过载）

照漂效果，

以下涉及个人隐私以及个人专利内容，所以设置回复可见,女钓友以及女鱼助不必回复，以上内容已经够详细了

游客，如果您要查看本帖隐藏内容请回复
