首先申明：以下属个人爱好DIY，所做盘车行为系自用非卖品。只是将心得与爱好者交流而已！
因喜欢上了盘车钓法，在重钓网鱼具店购了盘车竿，但受一支竿的限制，很多自已喜爱的钓性竿，不可能像台钓竿那样配齐备，如果要多种钓性的盘车竿，买现成的花钱太多，重要的是有些钓性的竿还必需定做，还有就是维修等问题很是麻烦，很久就有这个愿望想自已动手做一根自已喜爱的盘车竿子，所以就自已设计图，请人加工，终于做成了自已理想中的盘车竿，请看图：
一切还是从美好开始吧，看这是我用我的新手机拍的照片，美丽吧！我的竿子也并不比它差好多哟，你看到后肯定像喜爱这花一样的喜欢，但愿哈，我一厢情愿了，嘿嘿！！！总之，还是那句话：大家开心就好！

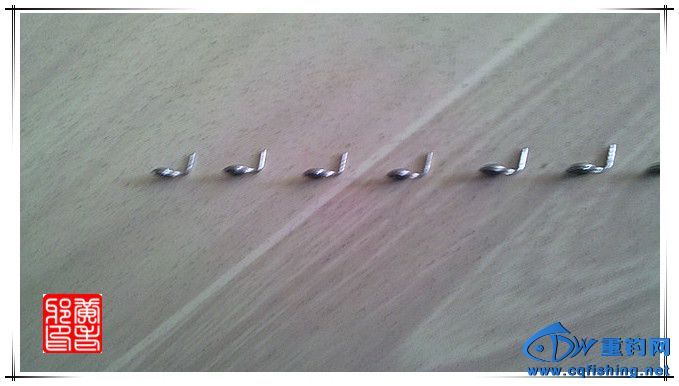

过线环要这样去调一致。。。。。。做成的环才过线顺。

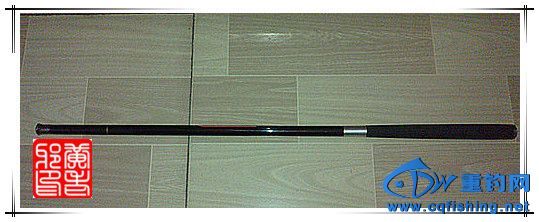

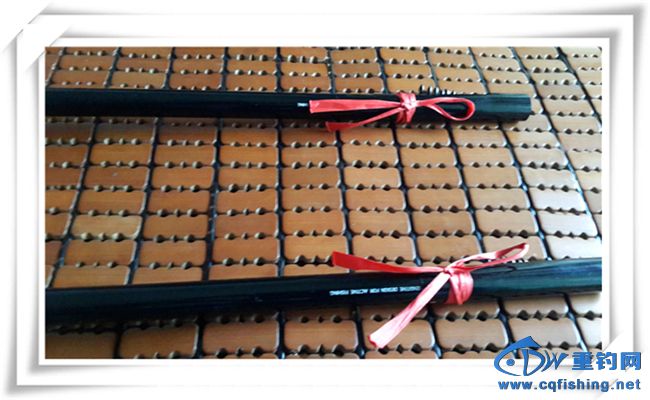

选一根自已适用的竿，因我是重钓网DIY版的版主，为了避免推销竿之嫌影响重钓网的形象，我就不说竿子的牌子了。

下面是朋友帮助下做的配件。

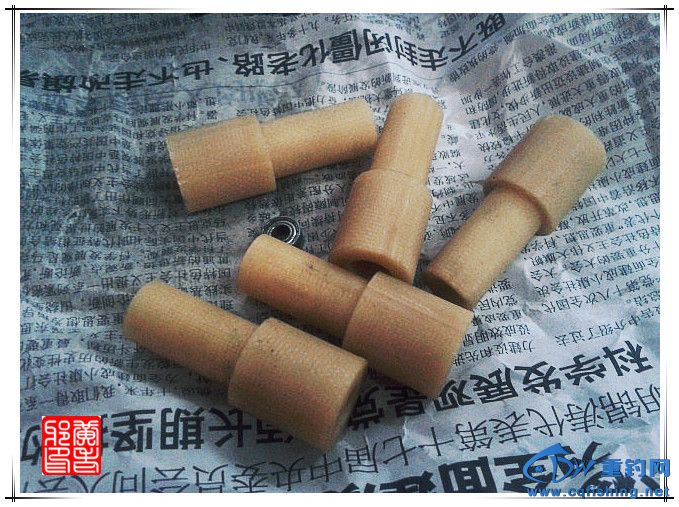

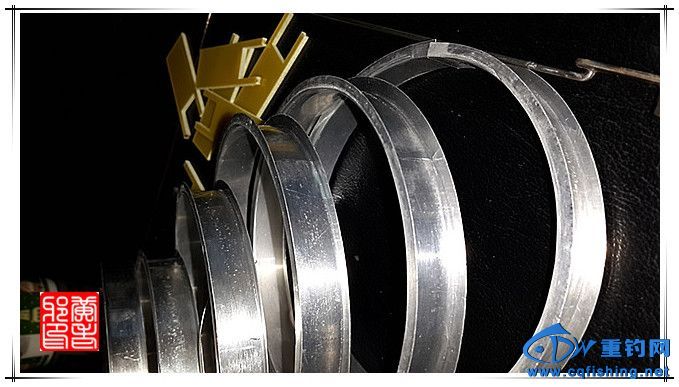

配件样品。

626_2013081609052800_2013-08-16 09.05.28.jpg

这个必需精心的手工加工。

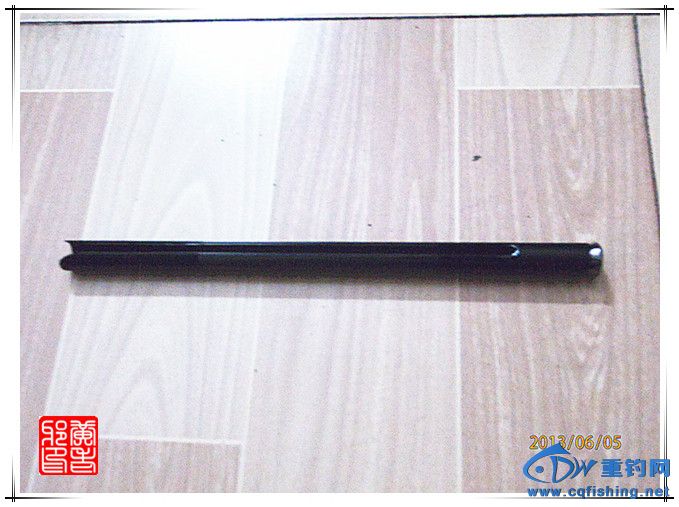

这就是我在无聊大师手作上作的改进，做成夹板式的，可适用在各种竿径上。

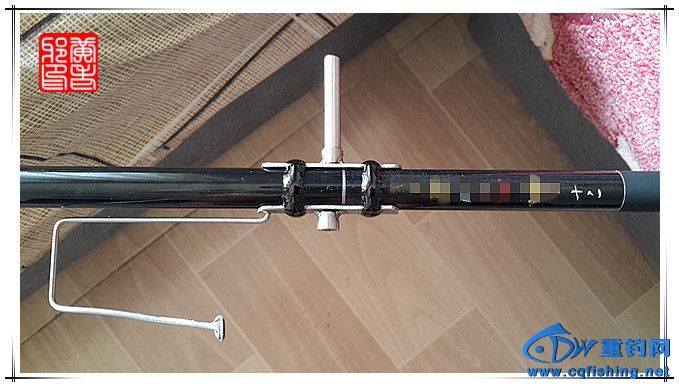

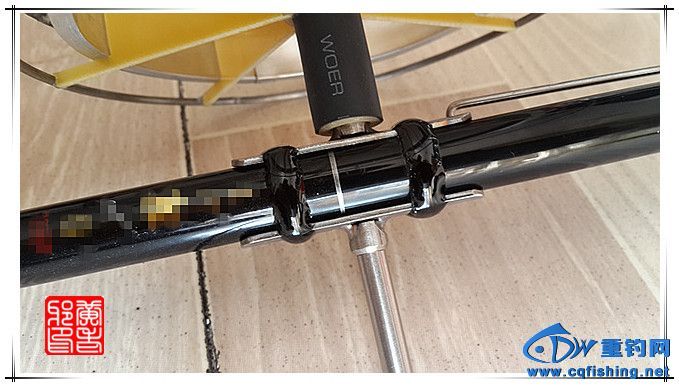

以下就是夹在竿上的式样。

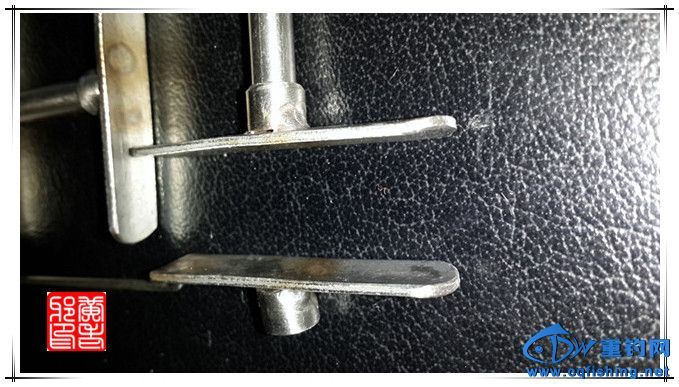

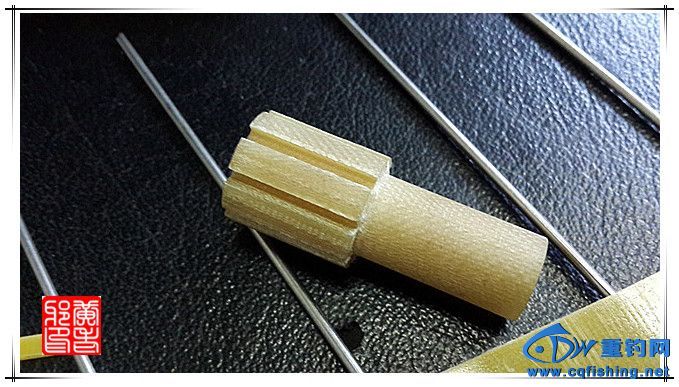

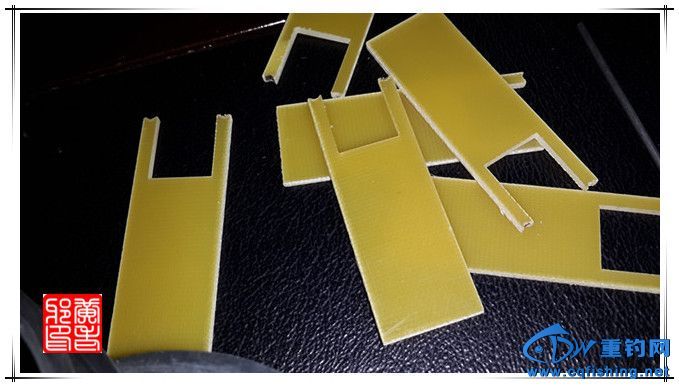

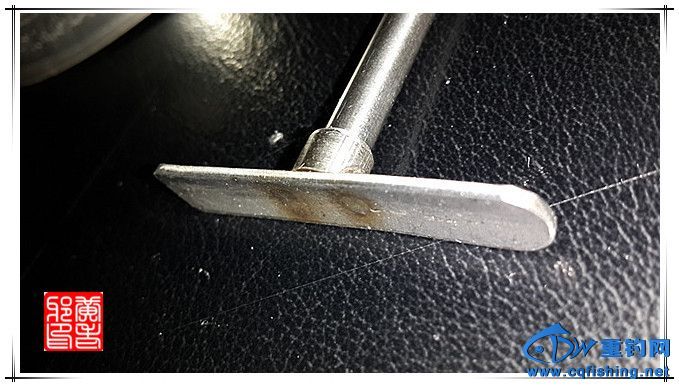

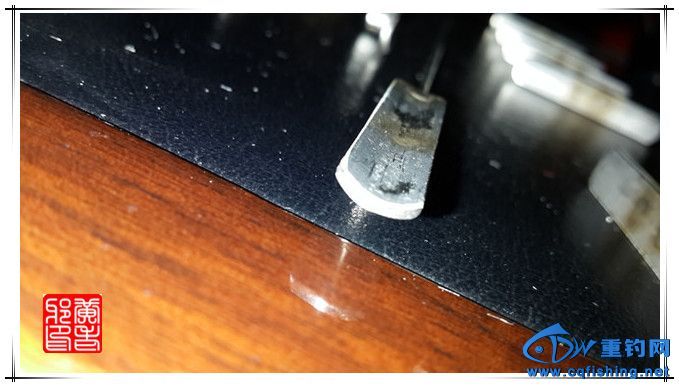

做竿盘上的U型托线遭的模具。
638_2013081315453200_2013-08-13 15.45.33.jpg

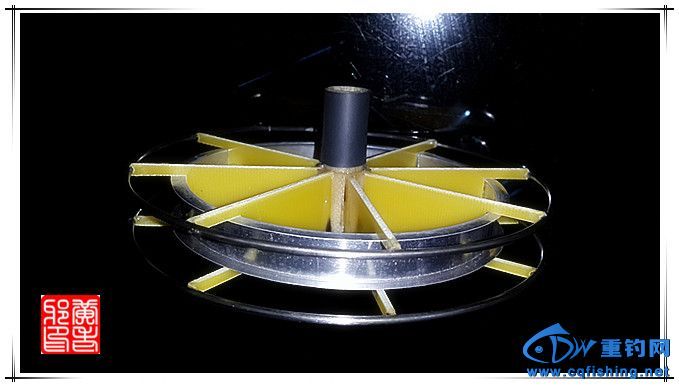

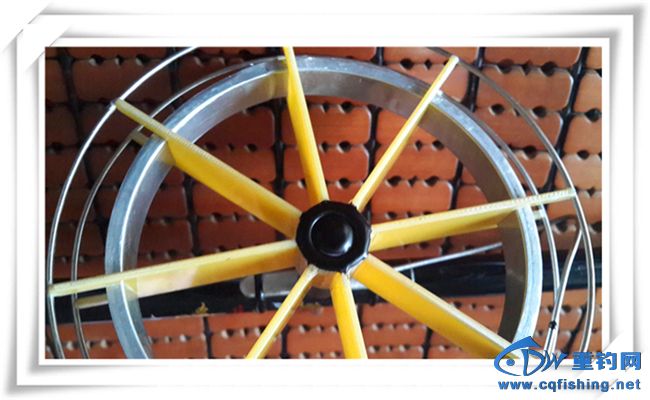

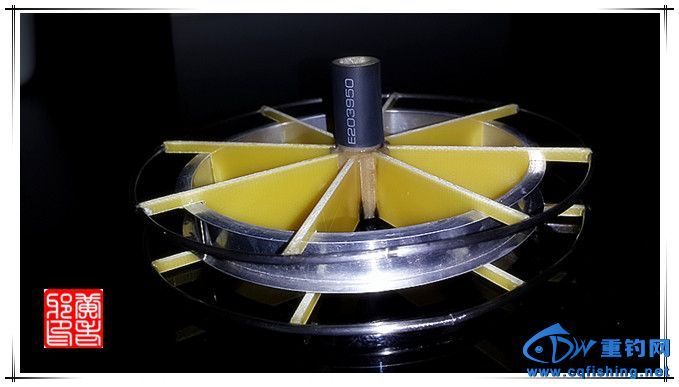

看!加工出来的托线遭就是规范。

这个地方也要向无聊大师那样处理，好看！密封上盘车到竿上的镙丝口。封盖就用废弃的漂来做。

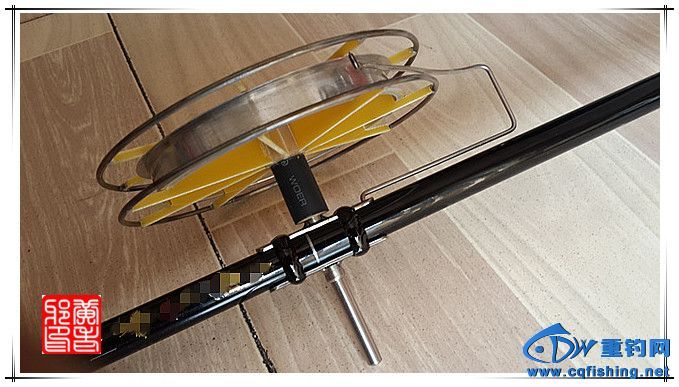

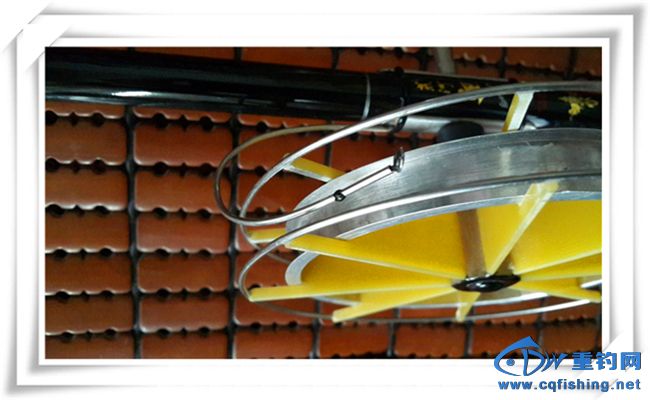

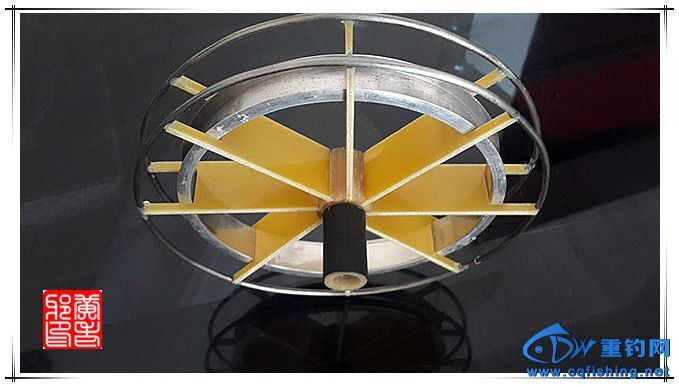

看!我的短剑做成了也。

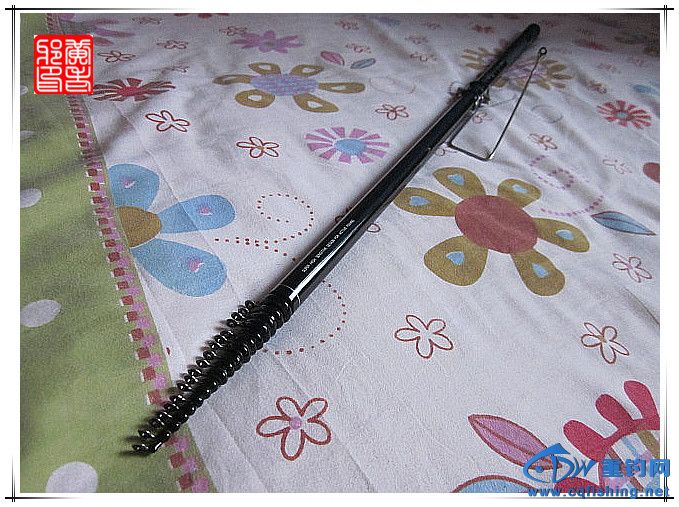

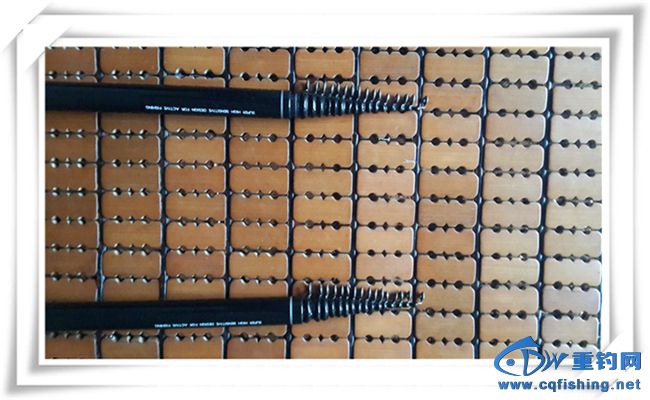

。。。环的做法，本人一点没有用金属，全是用的丝线完成的，并在磁器口的手工蚕丝店去买的天然丝线！用丝线做的好处就是，在水里泡啷个都不出问题，不伤竿强度好！看漂亮吧！

环的胶做的效果还可以。。。。。。

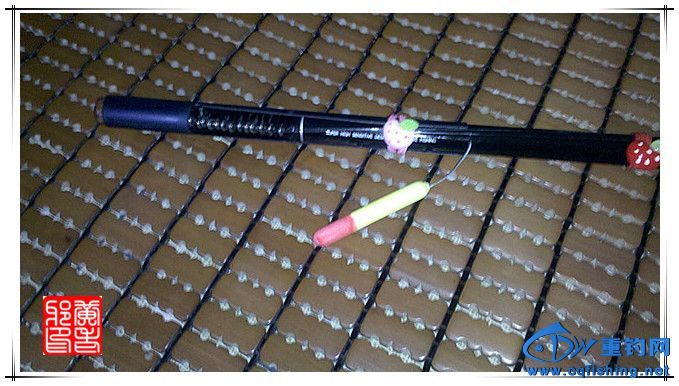

。。。竿帽的式样，当然你可选择你自已的式样做！

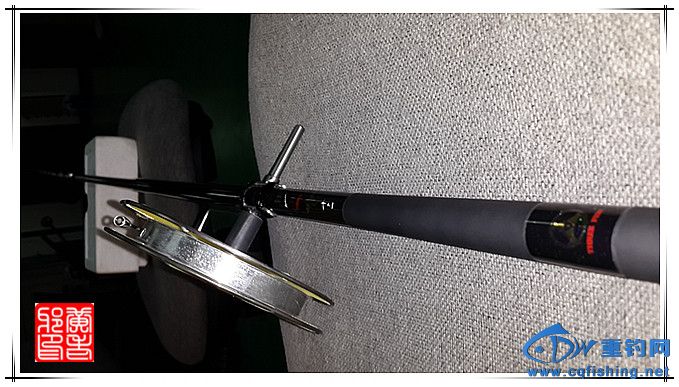

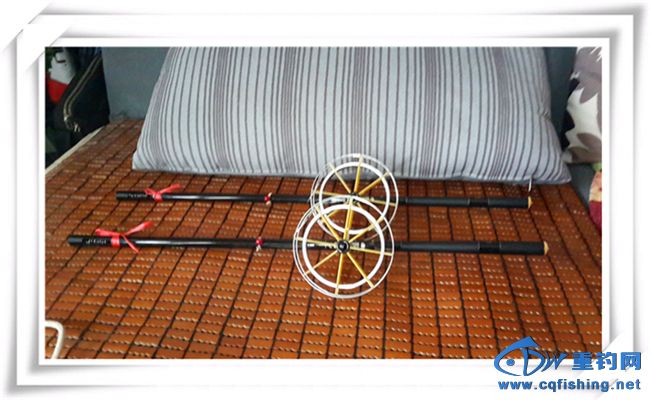

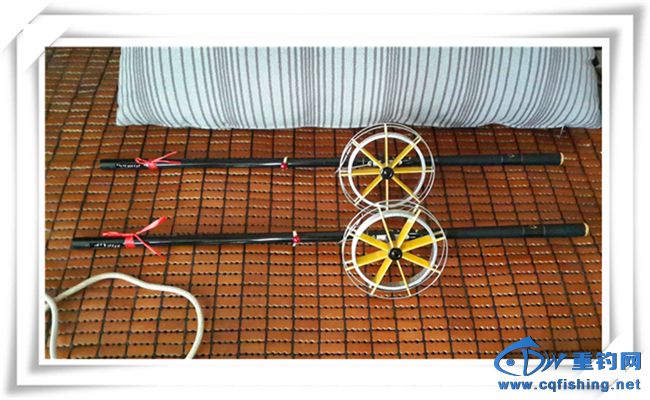

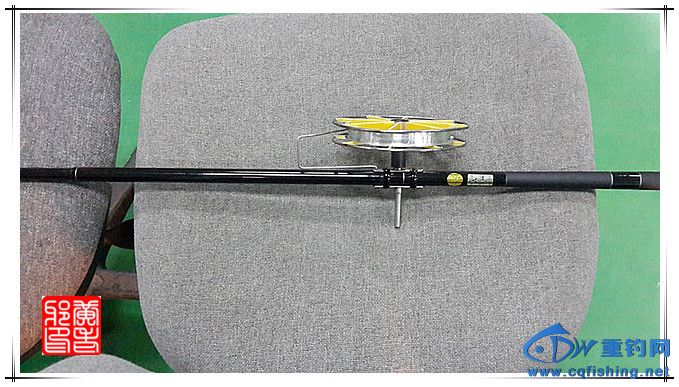

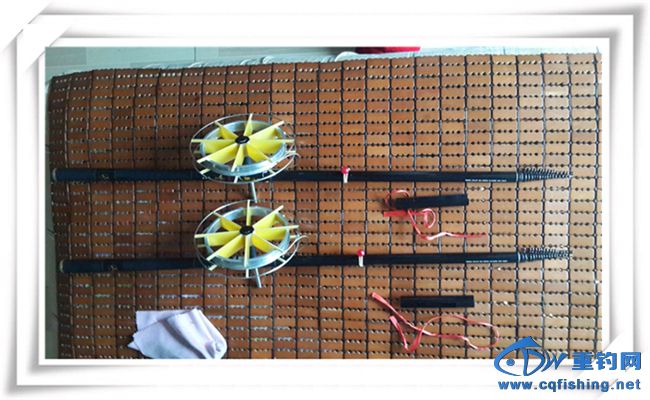

请你再次的欣赏一下做好后的完整版岛主手作盘车！嘿嘿！

从盘车钓开始，是肥牛引我到重钓网的店里买的盘车竿，所以钓的鱼还是请肥牛、圣站长一下，但这个月巴吃货还说我不请他，嘿嘿

看一下人家圣站长，一个劲的帮我请大家，哪像月巴这样嘛一个劲的吃，哈哈哈！！！写出来就是感谢一下这二位了，谢谢！！！

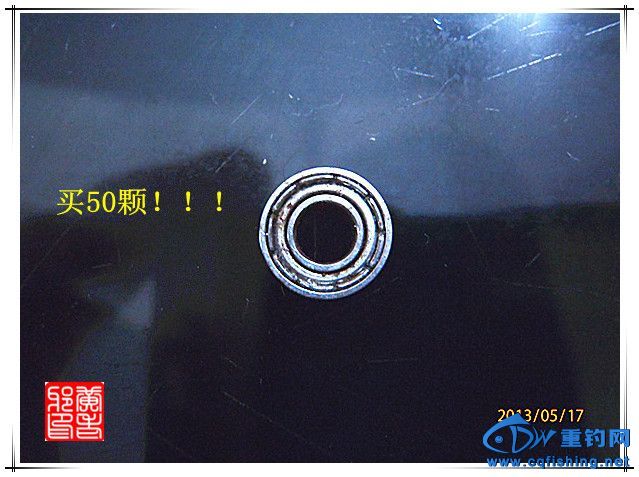

小结：因是自已手作，做竿不属商业行为，所以有些加工的地方，必须要有专业设备加工，所以外加工的费用有点高,如果个人做要准备的材料就有：环氧树脂胶、黑色添加济、轴承、过环、做过环的材料、竿帽子材料、外加工材料、盘车外圈材料等等。个人做而言成本还是有点高，我只是爱好而已，做一根竿的总费用就花了近千个大洋，如果不多做几根成本还要大，所以望有这个爱好的朋友量力而为了！不做则罢，做了才晓得无聊大师的手作盘车竿子为什么价高，手作确实不容易！
加工中应注意的问题：有兴趣的朋友可进来看一下。

游客，如果您要查看本帖隐藏内容请回复

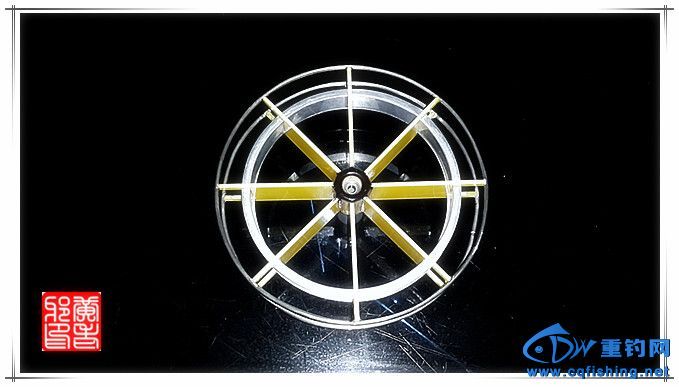

最后让大家再看一下我制作的美图!
制作盘车图片

看看!这样的场地的青苔肯定好!

盘车钓不一定非要青苔,还是要多问当地的钓友,看当地的钓友钓的什么你就好准备自已的钓饵了!这是一张我到外地去钓时看到的当地钓友用的饵!

如有DIY爱好的朋友我们可以探讨，我将我做的体会可供你参考！

                                    最后真诚的感谢帮助我加工配件的朋友们！

         谢谢大家观看了！

                                                                                    桃花岛主

                                                   2013年10月15日

钻山豹 · 发表于 2013-10-16 00:26

本帖最后由钻山豹于 2013-10-16 00:38 编辑

这个零件看起简单，加工起来相当复杂——车工：得用精密车床下料、切长度、车端面、初车大小外圆、钻孔、初挖、精车大小外圆、精挖孔。再调头装夹、打表矫正（必须保证跳动及同心度，否则，影响其整个使用）再初、精车、绞轴承孔。铣工：然后再用高精密分度头进行等份分度，用精密铣床逐一旋转铣槽，以保证其所有配合尺寸。

花落相思尽 · 发表于 2015-3-28 17:19

向挑花岛主的DIY精神致敬……自己动手做，用起来适合自己的习惯，在实践中摸索经验。

蓑翁 · 发表于 2013-10-17 22:31

岛主的帖子看了受益匪浅

我心飞翔 · 发表于 2013-10-15 21:35

漂亮!看得出来岛主是用心在做啊！

何某某 · 发表于 2015-6-24 22:32

好好学习，天天向上！准备自己DIY一根！

野马野马 · 发表于 2015-6-19 01:36

兴趣是最好的老师

野马野马 · 发表于 2015-6-19 01:35

学习学习再学习，动脑动手是个勤快人

桃花岛主 · 发表于 2013-11-11 11:23

铁杆钓迷发表于 2013-11-10 19:37
请教版主，过线环的型号都是一样的吗？您是用什么型号的？绑环的时候环脚直接接触杆来回的滑动{活动换}不伤 ...

我是拿给别人帮忙加工的，程序有点多！一两句真的说不清楚！环是用的四号的！

星期半 · 发表于 2013-10-25 22:13

很明显是个用心的渔人，严重佩服。可否悄悄透露下用什么牌子的鱼杆，新手想D却不知用什么特性的杆子…谢谢！

嗷卖糕的 · 发表于 2013-10-22 02:19

线槽规范，做工仔细。就是觉得线规不太美观。。手绑扣，真不怕麻烦。

云起云落 · 发表于 2013-10-15 21:26

可怜的凯蓝，真的成了小白脸！哈哈哈！

云起云落 · 发表于 2013-10-15 21:27

就没有老邪完不成的任务！做不出的手作！

农民伯伯 · 发表于 2013-10-15 21:27

安逸哟,新轮轮用一段时间有了一层包衣就更漂亮了.

渔猎山水间 · 发表于 2013-10-15 21:29

好手艺。。。。。。。。。。。。

有空不落屋 · 发表于 2013-10-15 21:31

改行当匠师啦？

爱钓渝 · 发表于 2013-10-15 21:34

专业的DIY哟。。。。。。。。。。。
