手竿改成定位竿

渔我所欲也 · 发表于 2013-4-14 21:28

本帖最后由渔我所欲也于 2013-4-15 17:41 编辑

　　　前不久在茶馆发了一帖“5米4手杆改中通杆并改成定位杆”最近有钓友问怎样改成定位竿的。现在我就把我改竿的方法向大家介绍一下，不对的地方请拍砖，指导一下。

　　　主要是要加工一个零件，有条件的钓友可以自已在车床上加工，没条件的钓友可以用图纸找人在车床上加工，村料最好是用铝件。我这个是用铁材料做的用了大半年了，都起锈了（因为我这里找不到铝材）装到竿子的后端，再把二、三节套上就行了。

　　　加工好的如图：
　　　

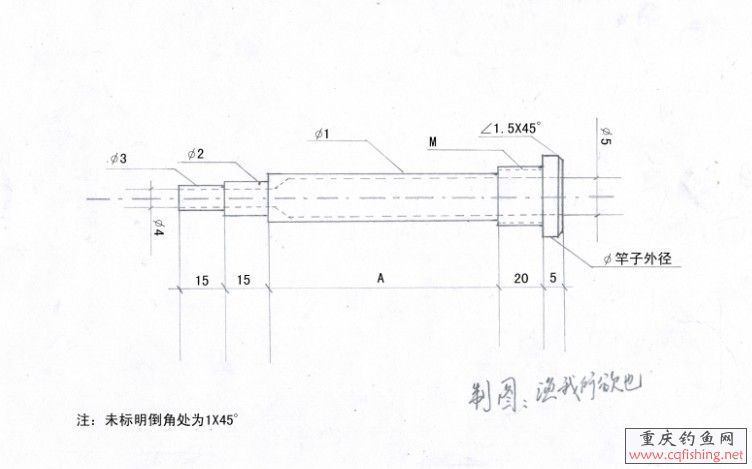

　　　零件图纸

图纸说明：

　　　1、图中A的长度是竿子最后一节的长度减去第二节的长度值再加10MM。

　　　2、图中ø1最后一节的内径减0.5MM。

　　　3、图中ø2是第二节后端的直径减去输氧管套上的厚度后，刚好轻轻套紧。

　　　4、图中ø3是第三节后端的直径减去输氧管套上的厚度后，刚好轻轻套紧。

　　　5、图中ø4是一个内孔是ø3减5MM。

　　　6、图中ø5是一个内孔是ø1减5MM。

　　　7、图中M就是竿子后堵上的螺纹，它长度我标的是20，实际长度要按你的竿子里的螺纹长度和直径做。

峡韵馨香 · 发表于 2013-4-14 21:30

漂亮！

渔我所欲也 · 发表于 2013-4-14 21:35

峡韵馨香发表于 2013-4-14 21:30
漂亮！

谢谢了、、、、、、、、、

猫头鹰 · 发表于 2013-4-14 21:35

舒服哦。

有空不落屋 · 发表于 2013-4-14 21:47

这个零件弄起就可以了？

有空不落屋 · 发表于 2013-4-14 21:47

我手头的“渔拓”定位竿没得这个东西，这么定位的？

丘二 · 发表于 2013-4-14 21:56

楼主你真有才！全部正确！！！

超级老肥牛 · 发表于 2013-4-14 21:57

超级老肥牛 + 50 支持DIY
